Budowa dyferencjału w Hyper 7

W modelu Ofna Hyper 7 przedni i tylny dyferencjał sa identyczne. Poniżej prezentujemy krok po kroku montaż takiego dyferencjału.

1. Przygotowujemy jeden z kielichów #87003, jedno łożysko 8x16 oraz obudowę (kubek) dyferencjału #87004.

2. Na obudowę dyferencjału zakładamy łożysko, następnie w łożysko i obudowę wsuwamy ośkę kielicha.

3. Na ośkę kielicha zakładamy uszczelkę typu o-ring, tak aby schowała się w wycięciu w obudowie dyferencjału.

4. Następnie w otwór w ośce kielicha musimy włożyć pręcik mocujący. W tym celu wsuwamy pręcik przez otwór w obudowie dyferencjału...

5. ...a następnie w otwór w ośce kielicha.

6. Na pręcik zakładamy jedną z dwóch dużych zębatek stożkowych. Następnie upewniamy sie, że kielich obraca się swobodnie, oraz że wraz z nim obraca się zębatka stożkowa.

7. Montujemy dwie pary małych zębatek stożkowych wraz z podkładkami na ośkach.

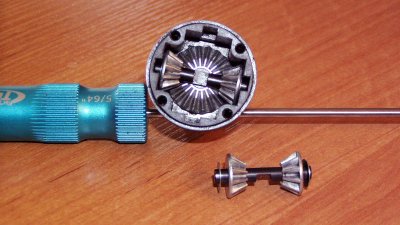

8. Wkładamy pierwsza parę do obudowy dyferencjały. Ośka powinna wejść w wycięcia w obudowie, a małe zębatki powinny zazębić się z dużą. Ustawiamy ośkę zębatek tak, aby była wycięciem do góry.

9. Wkładamy drugą parę zębatek w taki sposób, aby ośki przecinały się pod kątem prostym i ich wycięcia zazębiły sie. Ostrożnie obracamy kielichem aby upewnić się, ze nadal obraca się on bez przeszkód i ze powoduje obrót zębatek stożkowych.

10. Zakładamy dużą uszczelkę (o-ring) na obudowę dyferencjału.

11. Zatykamy otwór w obudowie dyferencjału wkręcając w niego robaczek. Aby nie wykręcił się w czasie jazdy, warto wkręcić go na kleju do śrub.

12. Montujemy drugi kielich #87003 i łożysko 8x16 na na pokrywie dyferencjału #87001.

13. Zakładamy uszczelkę (o-ring) oraz pręcik mocujący.

14. Na pręcik zakładamy ostatnią, dużą zębatkę stożkową.

15. Zalewamy dyferencjał olejem silikonowy. Olej wlewamy do ¾ wysokości obudowy. Gęstość oleju dobieramy według własnych preferencji. Osoby, które nie maja na tyle doświadczenia żeby samodzielnie dobrać gęstość oleju, powinny skorzystać z gęstości zalecanych przez producenta modelu. W przypadku Hyper 7 będzie to 1000 do tylnego dyferencjału i 5000 do przedniego.

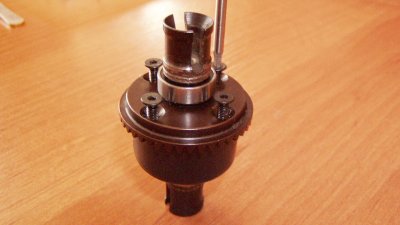

16. Przykręcamy pokrywę do obudowy. Następnie upewniamy się, że dyferencjał pracuje gładko i bez zacięć, oraz że olej nie wycieka spod uszczelek. Jesli wszystko jest OK, budowa dyferencjału jest zakończona.
